系统简介

盾尾间隙系统由软件、工控机、控制箱、多个测量采集器组成,测量采集器包含图像传感器、激光装置等。通过在盾构机的盾尾内安装多个测量采集器,每个采集器独立采集数据,通过计算机视觉处理,实时计算盾尾间隙。并能通过互联网,实现手机、平板远程实时查看当前盾尾间隙值,掌握施工现场工况。

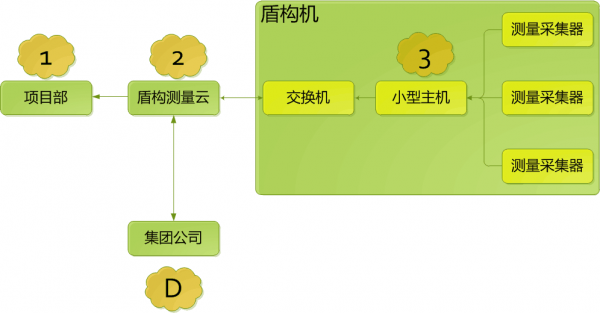

系统结构

盾尾间隙测量系统

产品特点

  • 适用于多种类型盾构机,安装位置灵活,测量速度快,测量精度达到毫米级;
  • 精确的盾尾间隙值,能为管片选型提供参考,使管片选型更加符合当前施工工况;
  • 实时显示盾尾间隙值,便于更好的控制拼装成型管片在脱出盾尾过程中的变形量;避免管片在掘进过程中容易出现错台、破损,影响管片自防水效果或避免管片出现渗漏。
  • 动态历史间隙值曲线,便于在掘进过程中实时获取盾尾间隙变化情况,图表显示更加直观;
  • 通过对盾尾间隙数据的管理、分析,挖掘在掘进过程中盾尾间隙控制经验,用于指导施工,提升施工质量;
  • 盾尾间隙测量数据实时发布,可对接业主方、施工方工程管理平台,提供移动APP,可方便、及时、快速掌握工况。
  • 本系统在小半径曲线掘进施工中能有效控制成型管片质量,提升成型隧道整体质量,为企业创造更高的经济和社会效益;

精度指标

  • 测量精度:≤±3毫米;
  • 防护等级:IP65;
  • 工作环境温度:-15℃~50℃;
  • 工作环境湿度:<95%,无凝结;
  • 储存温度:-40℃到+65℃;
  • 工作环境:地下工程隧道环境;

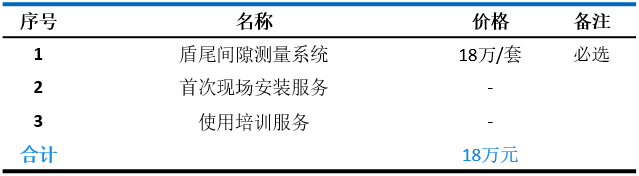

产品价格

盾尾间隙测量系统

产品图片

盾尾间隙测量系统

盾尾间隙测量系统

盾尾间隙测量系统

盾尾间隙测量系统

盾尾间隙测量系统

盾尾间隙测量系统

经典案例


一、深圳地铁13号线项目

盾尾间隙测量系统

盾尾间隙测量系统

盾尾间隙测量系统

二、成都地铁18号线三期项目

盾尾间隙测量系统

盾尾间隙测量系统

盾尾间隙测量系统
